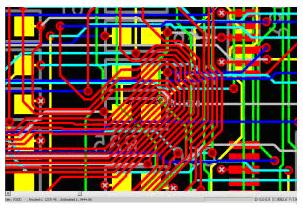

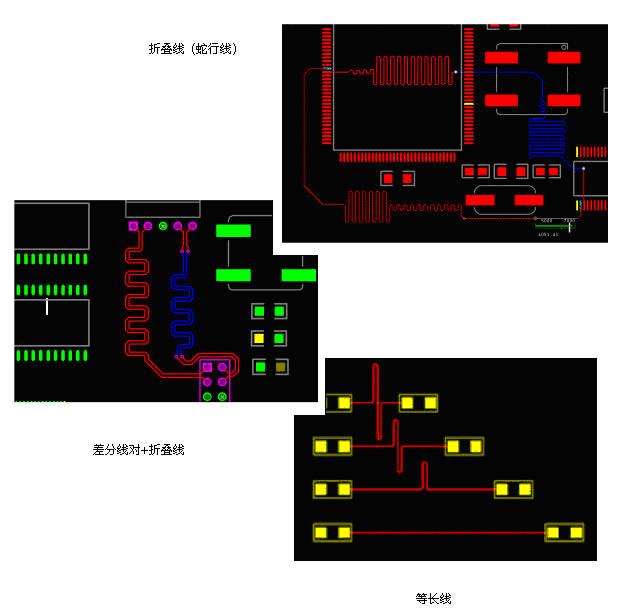

PADS Router（原 FIRE – Fast Interactive Route Editor）PADS Router “快速交互布線編輯器”（原Fast Interactive Route Editor，簡稱FIRE）的功能。PADS Router 功能實現了在交互式布線領域的一次飛躍。與其他布線器不同的是，PADS Router使用了功能強大的PADS Autorouter (BlazeRouter)算法，包括推擠功能、平滑布線、自動變線寬、焊盤入口質量和Plowing分等級的布線規則設置等等。在交互式布線的網絡長度約束和差分線對的等長布線中，PADS Router HSD提供了獨特的幫助功能, 您可以使用長度監視器顯示當前的布線長度，或者可以通過布折疊線（蛇行線）來增加所期望的走線長度值 ( Min. / Max. Length長度限制)。PADS Router可以幫助用戶大大地提高工作效率，節省布線時間，在今天要求越來越高的電子設計中，它的交互式布線環境保持著領先的地位。
快速交互布線器
產品簡介

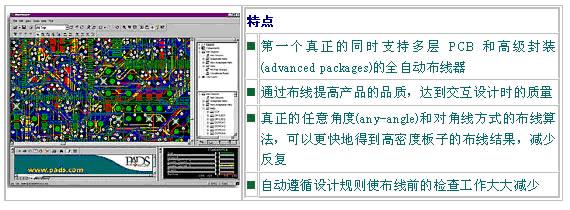

PADS AutoRouter（BlazeRouter） 是第一個真正的任意角度多層印制電路板和高級封裝的全自動布線器。速度非常的快、智能化的圖形方式讓你更快、更容易地查看板子的設計內容。集成的 DFT 布線能力，在全自動布線期間自動地添加自動測試設備(ATE)所需要的測試點，避免了在插入測試點后的布線反復過程。使用真實的任意角度和對角線方式算法，具有智能的圖形美學控制效果。PADS AutoRouter（BlazeRouter） 正確、有效地完成你的高密度設計，并具有最佳的品質。PADS AutoRouter（BlazeRouter）達到了高布通率，使你的設計反復時間最少，效率最高。
操作簡單的基于規則(Rule-based)的布線
PADS AutoRouter（BlazeRouter） 完全地集成在 PADS-PowerPCB中，它能夠遵循原理圖或PCB中所有的設計規則。這將避免了你在布線之前重新建立設計規則或復雜的控制文件。先進的布線算法讓你更好地完成設計任務，不需要過多的干涉，最大限度地減少設計檢查和反復過程。
智能化的布線控制
PADS AutoRouter（BlazeRouter） 使用推擠和 rip-up/retry 技術，使得布線的結果能夠既能夠達到質量的要求，又能夠具有美觀的線型。總線和具有連續性的信號能夠在元件之間平滑地布線，具有整齊的布線效果和最少的過孔。
可制造性設計(Design for Fabrication)
為了減少制造成本，全自動布線必須有效地處理設計疏密的問題，以降低對微孔和增加板層的需求。另外，進入焊盤的導線應該具有一定的角度，或者在焊盤的四周，在制造中出現的問題可能會危及電路的正常工作。在設計中解決這些問題，通常的做法是發現這些問題，并手工重新布線到焊盤上。PADS AutoRouter（BlazeRouter） 具有焊盤進入控制能力、相同網絡的安全間距、覆銅共享和元件管腳的扇出等功能，避免了手工的修改過程，這將確保能夠自動地滿足制造的要求。這將減少設計反復，使你能夠更快地得到可以加工的板子。
可測試性設計(Design for Testability)
傳統的方式是在布線后進行可測試性設計。這將在設計過程中增加一個附加的步驟，制約了生產能力。它還將危及設計完整性的問題，因?yàn)橐恍┮郧安己玫木�將進行修改，以適應能夠添加測試點。PADS AutoRouter（BlazeRouter） 在布線期間自動增加測試點，減少了重新布線和手工添加測試點的時間。PADS AutoRouter（BlazeRouter） 同時提供了集成化的測試點布線和布線后審核檢查的能力，使你能夠適應PADS AutoRouter（BlazeRouter）已經存在的測試過程。
任意角度(Angle-free)和對角線(Diagonal)布線
許多 PCB 設計人員需要焊盤旋轉一些特別的角度，這些焊盤將需要能夠任意角度(angle-free)的布線，以達到更高的品質。現在封裝的管腳數量數以千計，在布線后再來處理這些情況，其工作量是相當可觀的，并且十分的枯燥。PADS AutoRouter（BlazeRouter） 使用任意角度(angle-free)焊盤進入(pad entry)和布線，以完成設計任務。其結果是對于各個封裝來說，都減少了時間。除了支持任意角度(angle-free)布線之外，PADS AutoRouter（BlazeRouter） 也使用對角線的方式進行導線長度的最短化方式進行布線，以便能夠使用最少的層數，完成今天更高密度的高速電路板的設計。
PADS AutoRouter（原BlazeRouter）
任意角度全自動布線器
高級的幫助系統
采用最新的 Microsoft 標準，PADS AutoRouter（BlazeRouter） 使用一種電子執行支持系統(Electronic Performance Support System (EPSS))。這是一個上下文有關的基于HTML的嵌入式幫助系統，它為你提供對于你正在執行操作的輔助幫助。它為你提供的是當你確實需要幫助時的必要信息。對于所有選擇內容的相應都熱線連接在PADS AutoRouter（BlazeRouter）的 Internet Explorer 命令窗口中，建立一些交互的報告和信息。除了 HTML的支持以外，EPSS 還提供了一個可以編輯的環境，允許你使用Visual Basic建立自己客戶化的宏命令應用程序，或者同時使用VB或C++編寫的應用程序。
客戶化的用戶界面
PADS AutoRouter（BlazeRouter） 支持完全客戶化的用戶界面，定義菜單項目、工具條和熱鍵。你能夠拉出新的 圖標到新的或者已經存在的可浮動的工具條中，以進行客戶化的定制工作。另外，所有的系統窗口和工具條都是可以固定的或者不固定的，也可以根據你的需要調整它的大小尺寸。客戶化的用戶界面定義還支持工作空間的保存，即允許保存正在執行的布線窗口，以便在以后再調出這個工作區域，以達到多個用戶能夠共享相同計算機的內容。
分層的項目窗口
分層的項目窗口允許你很容易地看到在各個設計元素之間的相互關系，以建立一個強有力的編輯環境，進行數據操作和查詢。
PADS AutoRouter（BlazeRouter） 在你的設計過程中提供了這些有效使用的功能，而這僅僅一個全自動布線所能 提供的。當你完成了高質量的設計之后，你可以較互的鏡像布線內容。這些容易使用的特點結合先進的任意角度(angle-free)布線、可制造性設計(DFF)和可測試性設計(DFT)能力，將使你的設計、制造更加的快捷，設計沖突更少。總之，PADS AutoRouter（BlazeRouter） 和 PowerPCB 將為你的復雜、高密度電子設計提供了最佳設計解決方案。
