產品信息：
用于可編程控制器（簡稱PLC）、DCS、計算機等控制、采集系統顯示角度的數字、模擬光點等特殊顯示場合！
1、DDM3A5主要特點：
● Profibus dp現場總線從站；
● 3位0.8”LED數碼顯示0～360度、40個Φ5mm 紅色LED模擬顯示角度，數字顯示分辨率1度、光點模擬顯示 9度/點；
● 000～360數字顯示和發光二極管光點模擬顯示；
● 光點與數字同步顯示和不同步的特殊顯示方式；
● 小數點位置可編程控制；
● 采用RS－485通訊，最多可連接125塊數碼顯示表；
● 24V供電，電源極性保護、通訊網絡相互隔離；
● 顯示值與Profibus 網絡傳輸數據完全一致，精確，無誤差、無零漂、無需計量。
2、裝置概述及參數

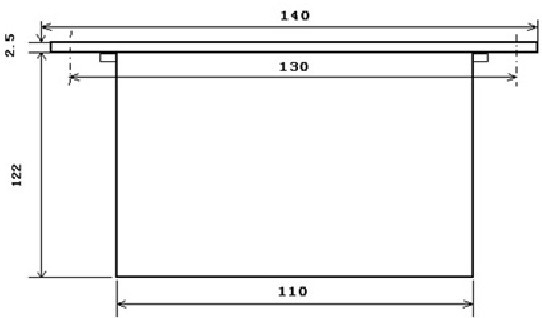

多功能數碼顯示表是以單片機＋ASIC技術為核心，通過面板上的三位數碼管顯示角度數據。通過40個Φ5mm 紅色LED模擬顯示角度，此表的開孔尺寸為121mm(寬)×121mm(高)，此表的幾何尺寸見下圖所示。

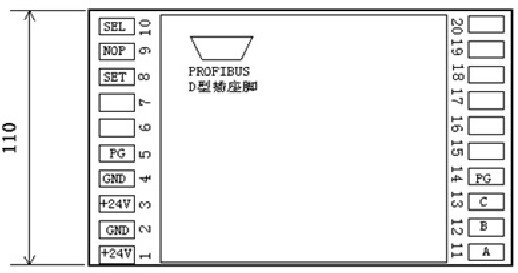

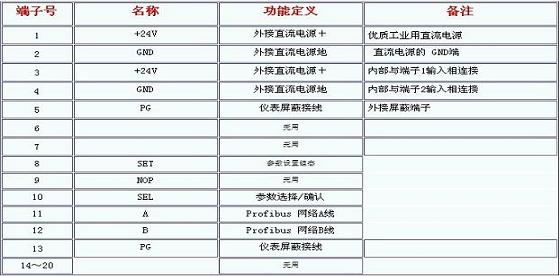

數碼顯示表的背后接線端子位置和端子號及對應功能見下圖和下表。
3、DDM3A5數碼顯示表的主要參數如下：
工作電源：DC 22～25V未隔離；
功率消耗： 最大24V/0.05A；
顯示規格：字高0.8"（20mm）×3、Φ5mm 紅色超高亮LED計40個,面板為1.5mm厚的不銹鋼； 適用范圍：所有支持Profibus dp網絡的PLC、計算機系統；
傳送距離：<1200M；
接口信號：RS－485；
小數點顯示方式：可編程浮點顯示和定點設定方式；
連接最大數目： 最多125塊；
通訊速率：9600bps～6Mbps自適應；
刷新速度：>100mS；
參數設置模式：通訊速率選擇、站地址設置；
工作溫度范圍：－20℃～40℃；
工作濕度范圍：10－90％相對濕度；
外形尺寸：寬121×高121×深124.5mm;
重量：0.55Kg。
4、使用方法
● 技術規范內容：
● 符合Profibus dp從站組網方式，最多可達125塊；
● 快速顯示來至主站系統送來的PQWxx字數據，或特殊符號，真實顯示主站信息；
● 通訊速率自動適應，無需設置；
● 站地址設置無需打開儀表，通過端子即可設置；
● DDM3A5顯示表參數設置：
DDM3A5出廠參數設置為地址03H，波特率為500Kbps，如果需要修改參數則可按以下步驟進行：
①將DDM3A5表＋V端連接于DC24V＋正端，注意最好不要超過25V，GND連接于DC24V的地端。通電后DDM3A5會 按照碼段自檢顯示8.8.8/模擬點全點亮.、站地址，然后顯示0。
②將SET與GND短接后，將進入參數設置狀態：循環顯示站加地址狀態（360度模擬點亮）、減地址狀態（180度模擬點亮）、-.-.-.。其中-.-.-.為退出提示。需要修改對應參數時，在顯示該參數后瞬間短接GND和SEL，可以循環改變對應值，流程示意見下圖:
③修改完數據后，瞬間短接GND和SET在顯示-.-.-.后再瞬間短接GND和SEL即確認設置數據并退出參數設置狀態，
同時DDM3A5會再次自檢顯示8.8.8.、站地址以確認是否修改。

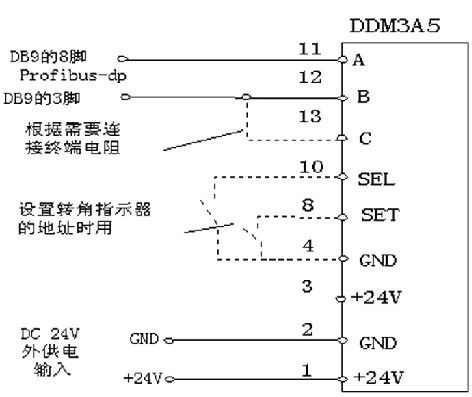

● 驅動連接示意：
注意：在Profibus dp現場網絡設備驅動連接中，本顯示表不能與其他設備地址重復。
■ 顯示參數
本顯示表占用Profibus dp網絡的連續4個字節的遠程輸出寄存器PQBxxxx或者2個字的遠程輸出PQWxxxx，其 中xxxx表示Profibus dp中寄存器數。
例如，當DDM3A5被組態為3#DP從站，并被映射到PLC的寄存器為PQW0～PQW2時：
當PQW2＝0時，則PQW0為顯示器的轉角數值控制寄存器，即3位數碼顯示管顯示0～360度，并且模擬點按每9度同步點亮1個LED；
當PQW2> 0則PQW0仍為顯示器的轉角數值控制寄存器，但模擬點則只由PQW2單獨按每9度點亮1個LED而與數碼值毫無關系！
■ 網絡組態
本顯示表支持在標準Profibus dp網絡組態軟件中進行組態，例如西門子Setp 7編程軟件，下面將簡單說明組態
步驟：
① 安裝GSD文件：
由于捷通科技的DDM系列Profibus產品完全兼容標準Profibus總線，故它可以象西門子等其他公司的Profibus產品一樣使用，唯一需要的是安裝GSD文件到Step 7軟件中，這可SIMATIC Manager下的Hardware界面中安裝，
方法如下：

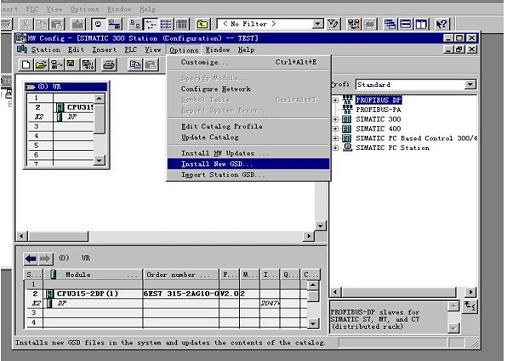

在下圖所示的Hardware界面中，選擇Options -> Install New GSD，打開Jt_gsd文件夾，選擇要安裝的模塊所對應的文件DDMxAx.GSD文檔后即可安裝！安裝完成后，會在PROFIBUS DP/Additional…/IO顯示DDM3A5模塊。 最后，你需要拷貝DDMF5位圖到Step 7安裝目錄下的S7data\nsbmp目錄下。
② 配置硬件：

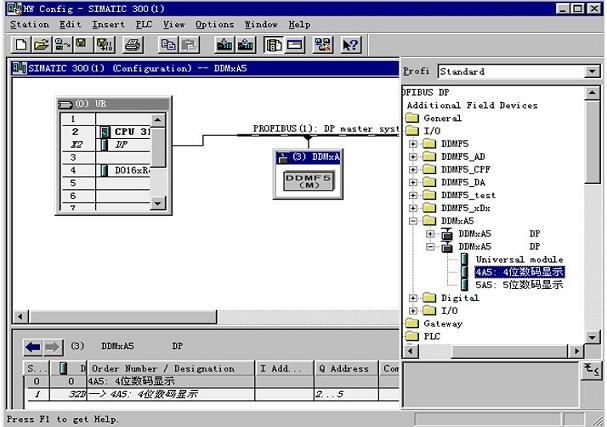

下面的界面是在S7－300 PLCPROFIBUS網絡中添加捷通科技的DDM3A5例子示意。

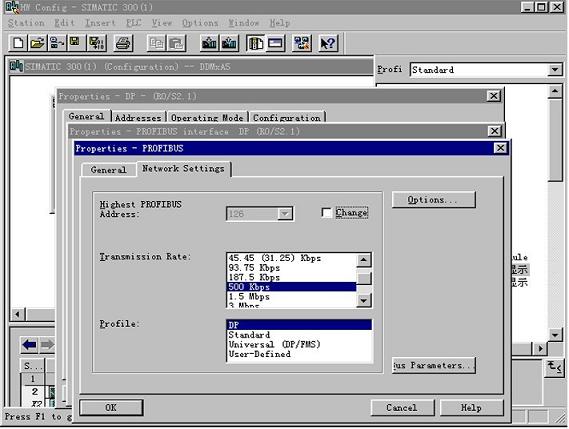

③設置DDM3A5網絡地址和網絡通訊波特率（本例為500Kbps）；

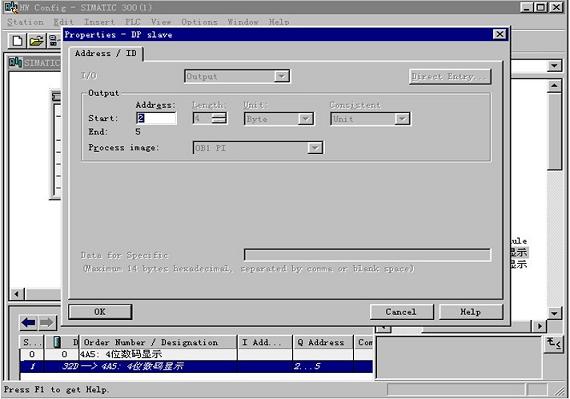

④ 調整遠程輸出字地址數，本例子為PQW2～PQW4共計4字節（Byte）2個字（Word）；
⑤ 完成設置并傳下載到PLC硬件配置中；
⑥ PLC中傳輸顯示數據（例如120）到PQW0，則DDM3A5顯示120，傳輸0數據（例如為30H）到PQW2中，則
顯示表同步顯示LED模擬點。
DDM3A5現場總線數碼顯示表用戶使用說明（Word文檔）下載！
