產品名稱：
|
圣斯爾-太陽能電流檢測智能傳感器
|
|
型 號：
|
CE-AD11
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
 |
特性:
- 直流多參數檢測：電流，電壓，功率，電量（國內外多家太陽能光伏發電站采用此產品監控太陽能電池板電流電壓電度量等參數）
- 雙向電能檢測
- 多測量范圍可選：
電流：5A,10A,20A,最大可到500A
電壓 300V,500V,750V 最大可到1000V
- 工作范圍寬電源：+ 9Vdc ~ + 60Vdc
- 能源數據停電保護
- RS485接口，在有轉發器的時，同網中最多可連256個傳感器
- 穩定性高，輸入輸出電源端2KV浪涌保護
- 如果需要可定制與485Z結合使用可實現無線數傳功能
- 此產品可以單獨使用，因其體積小巧也可安裝于匯流箱中，使匯流箱也具備數據監控功能
|
|
|
|
|
|
| | |
|
產品選型 |
| 產品主型號：CE-AD11B-*□ES5 |
| *`可選為： |
1:ASCII碼協議RS485接口輸出 |
□可選為： |
4.+24VDC |
| |
2:ASCII碼協議RS232接口輸出 |
|
7.+9~60VDC |
| |
3:MODBUS協議RS485接口輸出 |
| |
4:MODBUS協議RS232接口輸出 |
| 輸入范圍: |
U: 0~1000V |
| |
I: 0~5A~500 |
| |
| 主要技術指標 |
·輔助電源：+9V～+60V (靜態電流＜30mA,+24V)
·輸入范圍：電壓 0～1000V；電流0～5-500A；
·指示燈--紅燈：上電后紅燈100ma閃爍，代表產品正常運行；
綠燈：通訊指示燈，當有數據通訊時綠燈閃爍；
·電流穿孔孔徑：Ф20mm；
·輸出：RS485或RS232；
·數據格式：無校驗，8個數據位，1個停止位；
·波特率：2400，4800，9600,19200 bps
·工作溫度：-20～60℃
·精度等級：電壓0.2級，電流,功率1.0級
·溫漂特性：500ppm/℃
·隔離耐壓：2500V DC
·數據刷新時間：≤100 mS
·輸入過載能力：2倍額定電壓輸入值,施加1秒，間隔10秒，重復10次 |
| |

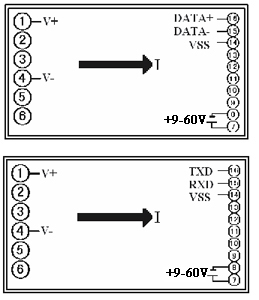

| 產品接線 |
  |
| |

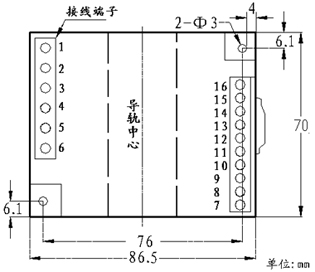

| 產品采用S5外型結構其尺寸如下：S5型：長*寬*高=86*70*73㎜ |
| |
| 應用范圍： |
|
太陽能、太陽能發電系統、數字數據采集、自動化系統集成商、電氣配電系統、光伏電流電壓
網址：http://www.sset.cn/pro_ce_A_AD11B.htm
http://www.sset.cn/pro_ce_a.htm |
|
|
|
