產品名稱：
|
智能報警型交流電流隔離變送器
|
|
型 號：
|
CE-AI12-DS5
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 一、產品簡介 |
本產品為智能報警型交流電流隔離變送器，適用于各種在線監測電流保護系統，如避雷器狀態檢測（良好、失效、損壞），各種電氣設備、裝置、儀器的絕緣、漏電流、電流檢測和監測等。
產品特點：
1. 使用方便：用戶可根據自己要求通過拔碼開關設置報警方式、告警值、報警值和回差值。
2. 測量回路多：可同時測量三路交流電流（漏電流）信號。
3. 檢測電流�。鹤钚z測100mA量程。
4. 輸出方式多：告警信號（LED燈和電平信號），開關量報警及RS485三種方式。
5. 溫漂系數小于500ppm/℃。
6. 可靠性能高：
>>隔離耐壓：輸入、輸出、電源隔離耐壓≥2500VDC。
>>雷擊浪涌：電源端4KV，通迅口2KV。
|

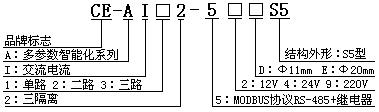

| 二、產品選型 |
 |
| 三、主要技術指標 |
| 精度等級 |
1.0級 |
| 輸入范圍 |
100mA~100A（可測量1路、2路、3路，孔徑Φ11mm）
0~100A~300A（僅測量1路，孔徑Φ20mm） |
輸出方式
|
RS-485、開關量、光電信號告警輸出 |
| 線性范圍 |
0～120% |
| 刷新時間 |
≤500mS |
| 輔助電源 |
+12V，+24V，220V |
| 工作溫度 |
-10℃～+60℃ |

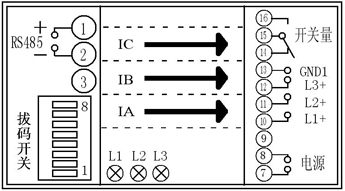

| 四、產品接線參考圖（使用時以產品標簽為準） | | |
|
|
|
| |
| 1腳：RS-485輸出正端 |
| 2腳：RS-485輸出負端 |
| 7腳：輔助電源正端 |
| 8腳：輔助電源負端 |
| 10、11、12腳：告警燈輸出正端（5V電平信號） |
| 13腳：告警燈輸出負端 |
| 14、15、16腳：開關量輸出 |
| 拔碼開關：設置報警方式、報警值、告警值和回差值 |
| |

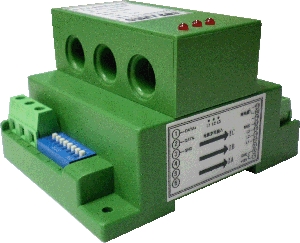

| 五、產品實物圖及外形尺寸與安裝方式 |
| |
|
|
|
|
| |
|
| S5型：長×寬×高=86.5mm×70mm×53mm |
產品采用DIN35 導軌式安裝或螺釘固定安裝 |
|
|
|
