SSTab:概述
MC100系列是一款微型高性能PLC，結構小巧，功能強大。具有數據處理、模擬量處理、網絡通信功能，高速計數和脈沖輸出定位控制功能，還具有浮點運算和寫EEPROM指令高級功能。已廣泛應用于沖床、紡織設備、線纜拉絲、包裝、建筑機械、磚機石材、電子設備、制藥設備等行業。
SSTab:特點
主模塊點數：16/24/30/40/60/30+2AD+1DA
擴展能力：最多擴展4個模塊，AD/DA/TC/PT/DPS
程序容量：16K步
基本指令運算速度：0.3us
通訊口：1個RS232，1個RS232/RS485
高速計數：單相6組：2X50KHz，4X10KHz；AB相2組：1X30KHz，1X5KHz
高速脈沖輸出：2路獨立100KHz
掉電保持：位元件320個，字元件180個，掉電寫EEPROM
SSTab:性能規格
| 名稱 |
MC100 |
| I/O |
數字I/O點 |
10輸入/6輸出、14輸入/10輸出、16輸入/14輸出、24輸入/16輸出、36輸入/24輸出、16輸入/14輸出/2模擬量輸入/1模擬量輸出 |
| 邏輯最大I/O點 |
128
|
| 最大特殊模塊數 |
4
|
| 高速脈沖輸出 |
2×100kHz（僅適用于晶體管輸出型） |
| 單相計數通道 |
6個：2個50kHz /4個10kHz |
| 雙相計數通道 |
2個：1個30kHz/ 1個5kHz |
| 高速計數器頻率總和最大值 |
60kHz |
| 數字濾波功能 |
X0～X7采用數字濾波，分為兩組（X0-X3和X4-X7分別可設）輸入濾波常數可選0、2、4、8、16、32、64ms，共5檔 |
| 繼電器輸出點最大電流 |
電阻負載 |
2A/1點 |
| 8A/4點組公共端 |
| 8A/8點組公共端 |
| 感性負載 |
220Vac，80VA |
| 電燈負載 |
220Vac，100W |
| 晶體管輸出點最大電流 |
電阻負載 |
Y0、Y1：0.3A/1點 |
| 其他：0.3A/1點；0.8A/4點；1.6A/8點 |
| 8點以上每增加1點允許總電流增加0.1A |
| 感性負載 |
Y0、Y1：7.2W/24Vdc；其他：12W/24Vdc |
| 電燈負載 |
Y0、Y1：0.9W/24Vdc；其他：1.5W/24Vdc |
| 存儲器 |
用戶程序 |
16k步（24kByte） |
| 程序掉電永久保持 |
是 |
| 元件掉電保持最大數量 |
位元件320個，字元件180個 |
| 硬件支持以及保持時間 |
EEPROM，永久保存 |
| 軟元件資源 |
定時器 |
100ms精度：T0～T209 |
| 10ms精度：T210～T251 |
| 1ms精度：T252～T255 |
| 計數器 |
16位增計數器：C0～C199 |
| 32位增減計數器：C200～C235 |
| 32位高速計數器：C236～C259 |
| 數據寄存器 |
D0～D7999 |
| 局部數據寄存器 |
V0～V63 |
| 變址尋址寄存器 |
Z0～Z15 |
| 特殊數據寄存器 |
SD0～SD255 |
| 輔助繼電器 |
M0～M2047 |
| 局部輔助繼電器 |
LM0～LM63 |
| 特殊輔助繼電器 |
SM0～SM255 |
| 狀態繼電器 |
S0～ S1023 |
| 中斷資源 |
內部定時中斷 |
3個 |
| 外部中斷 |
16個 |
| 高速計數器中斷 |
6個 |
| 串口中斷 |
8個 |
| PTO輸出完成中斷 |
2個 |
| 插補完成中斷 |
/ |
| 經過位置中斷 |
/ |
| 電源失電中斷 |
1個 |
| 常規 |
基本指令運行時間 |
0.3μS |
| 實時時鐘 |
支持（掉電保持100小時） |
| 模擬電位器 |
2個/8位精度 |
| 通訊 |
通訊口 |
PORT0：RS232 |
| PORT1：RS232/RS485 |
| 通訊協議 |
Modbus/自由口/MCbus/編程口協議 |
| 訪問控制和用戶程序保護措施 |
設置密碼類型 |
上載密碼 |
| 下載密碼 |
| 監控密碼 |
| 子程序密碼 |
| 禁止格式化 |
| 禁止上載 |
支持 |
| 應用指令 |
實時時鐘,時鐘指令 |
有 |
| 日期和時鐘比較指令 |
有 |
| 浮點數指令 |
有 |
| 定位指令 |
有 |
| 高速IO指令 |
有 |
| MODBUS和變頻器指令 |
有 |
| 讀寫EEPROM指令 |
有 |
| 控制計算指令 |
有 |
| 字符串指令 |
無 |
| 批量數據處理指令 |
無 |
| 數據表指令 |
無 |
| 運動控制指令 |
無 |
| 輸出繼電器觸點壽命 |
220Vac/15VA/感性 |
1秒ON/1秒OFF，320萬次 |
| 220Vac/30VA/感性 |
1秒ON/1秒OFF，120萬次, , , |
| 220Vac/72VA/感性 |
1秒ON/1秒OFF，30萬次 |
| 電源特性 |
輸入電壓范圍 |
85Vac～264Vac（正常工作） |

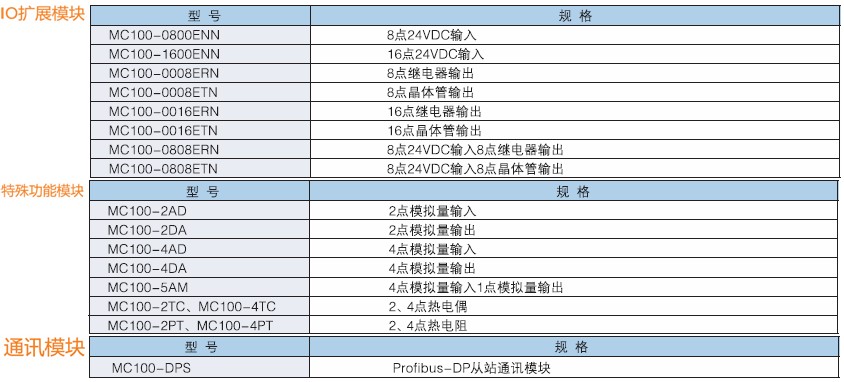

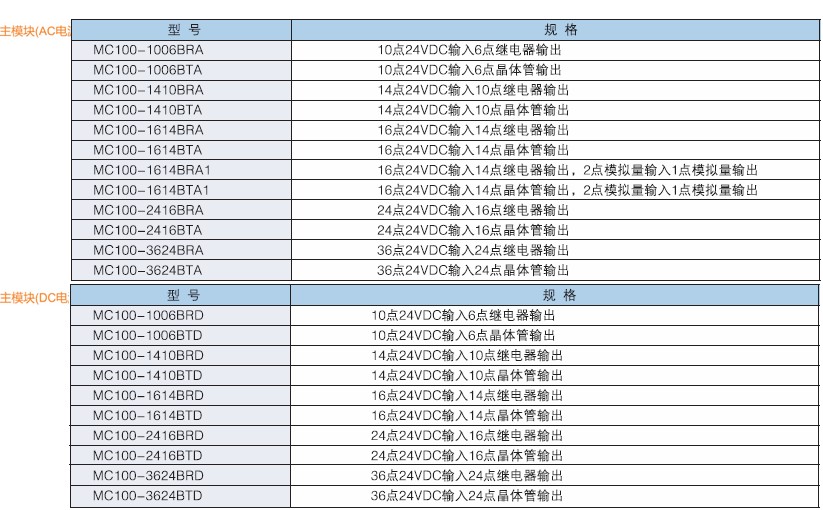

SSTab:型號及附件
