SSTab:概述
MC200系列是一款小型高性能PLC，具有強大擴展功能和通信組網功能，能進行高速數據處理、模擬量處理，具有高速計數和高速脈沖輸出定位控制功能。已廣泛應用于大型機床設備、紡織印染、工程機械、拉絲設備、塑料機械、電子設備、電梯、空調、地鐵等行業。
SSTab:特點
主模塊點數：32/64/80
擴展能力：IO點最多512點，特殊功能模塊最多擴展8個
特殊功能模塊：AD/DA/TC/PT/HC/ESM/CPM/CPS/RS485/CGP/2DTV
程序容量：12K步
基本指令運算速度：0.09us
通訊口：1個RS232，1個RS232/RS485
高速計數：單相6組：2X50KHz，4X10KHz；AB相2組：1X30KHz，1X5KHz
高速脈沖輸出：2路獨立100KHz
掉電保持：保存范圍無限制，電池支持
SSTab:性能規格
| 名稱 |
MC200 |
| I/O |
數字I/O點 |
10輸入/6輸出、14輸入/10輸出、20輸入/12輸出、24輸入/16輸出、32輸入/32輸出、40輸入/40輸出 |
| 邏輯最大I/O點 |
512 |
| 最大特殊模塊數 |
8 |
| 高速脈沖輸出 |
2×100kHz（僅適用于晶體管輸出型） |
| 單相計數通道 |
6個：2個50kHz /4個10kHz |
| 雙相計數通道 |
2個：1個30kHz/ 1個5kHz |
| 高速計數器頻率總和最大值 |
80kHz |
| 數字濾波功能 |
X0～X17采用數字濾波，輸入濾波常數范圍0～60ms |
| 繼電器輸出點最大電流 |
電阻負載 |
2A/1點 |
| 8A/4點組公共端 |
| 8A/8點組公共端 |
| 感性負載 |
220Vac，80VA |
| 電燈負載 |
220Vac，100W |
| 晶體管輸出點最大電流 |
電阻負載 |
Y0、Y1：0.3A/1點 |
| 其他：0.3A/1點；0.8A/4點；1.6A/8點 |
| 8點以上每增加1點允許總電流增加0.1A |
| 感性負載 |
Y0、Y1：7.2W/24Vdc；其他：12W/24Vdc |
| 電燈負載 |
Y0、Y1：0.9W/24Vdc；其他：1.5W/24Vdc |
| 存儲器 |
用戶程序 |
12k步（24kByte） |
| 程序掉電永久保持 |
是 |
| 元件掉電保持最大數量 |
用戶設定（C元件最多能保持200個） |
| 硬件支持以及保持時間 |
后備電池 |
| 軟元件資源 |
定時器 |
100ms精度：T0～T209 |
| 10ms精度：T210～T251 |
| 1ms精度：T252～T255 |
| 計數器 |
16位增計數器：C0～C199 |
| 32位增減計數器：C200～C235 |
| 32位高速計數器：C236～C259 |
| 數據寄存器 |
D0～D7999 |
| 局部數據寄存器 |
V0～V63 |
| 變址尋址寄存器 |
Z0～Z15 |
| 特殊數據寄存器 |
SD0～SD255 |
| 輔助繼電器 |
M0～M1999 |
| 局部輔助繼電器 |
LM0～LM63 |
| 特殊輔助繼電器 |
SM0～SM255 |
| 狀態繼電器 |
S0～ S991 |
| 中斷資源 |
內部定時中斷 |
3個 |
| 外部中斷 |
16個 |
| 高速計數器中斷 |
6個 |
| 串口中斷 |
10個 |
| PTO輸出完成中斷 |
2個 |
| 插補完成中斷 |
/ |
| 經過位置中斷 |
/ |
| 電源失電中斷 |
1個 |
| 常規 |
基本指令運行時間 |
0.09μS |
| 實時時鐘 |
支持（掉電保持至少1年） |
| 模擬電位器 |
2個/8位精度 |
| 通訊 |
通訊口 |
PORT0：RS232 |
| PORT1：RS232/RS485 |
| 通訊協議 |
Modbus/自由口/MCbus/編程口協議 |
| 訪問控制和用戶程序保護措施 |
設置密碼類型 |
上載密碼 |
| 下載密碼 |
| 監控密碼 |
| 子程序密碼 |
| 禁止格式化 |
| 禁止上載 |
支持 |
| 應用指令 |
實時時鐘,時鐘指令 |
有 |
| 日期和時鐘比較指令 |
有 |
| 浮點數指令 |
有 |
| 定位指令 |
有 |
| 高速IO指令 |
有 |
| MODBUS和變頻器指令 |
有 |
| 讀寫EEPROM指令 |
有 |
| 控制計算指令 |
有 |
| 字符串指令 |
無 |
| 批量數據處理指令 |
無 |
| 數據表指令 |
無 |
| 運動控制指令 |
無 |
| 輸出繼電器觸點壽命 |
220Vac/15VA/感性 |
1秒ON/1秒OFF，320萬次 |
| 220Vac/30VA/感性 |
1秒ON/1秒OFF，120萬次 |
| 220Vac/72VA/感性 |
1秒ON/1秒OFF，30萬次 |
| 電源特性 |
輸入電壓范圍 |
85Vac～264Vac（正常工作） |

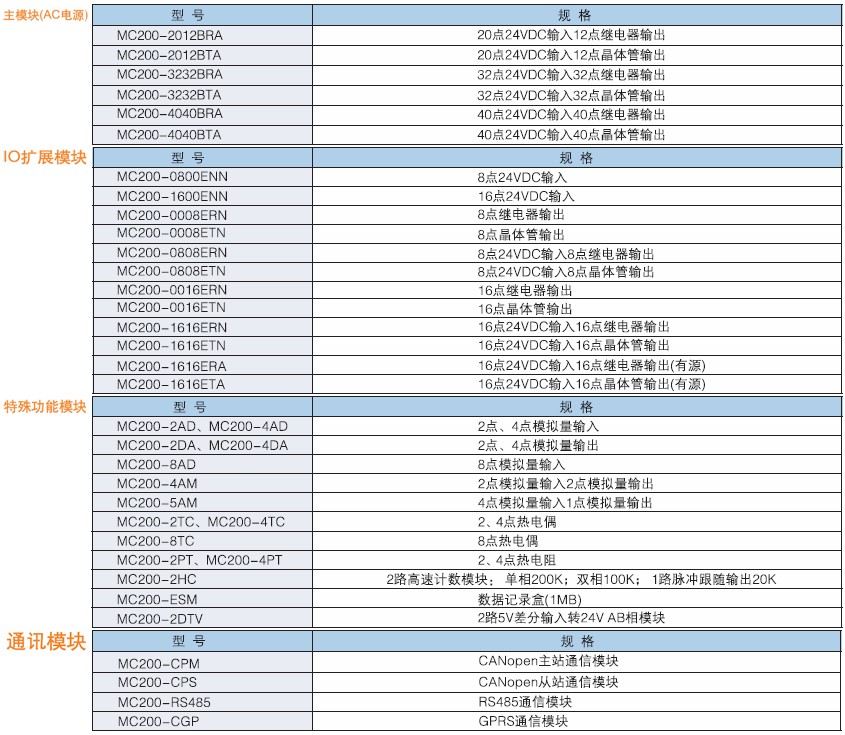

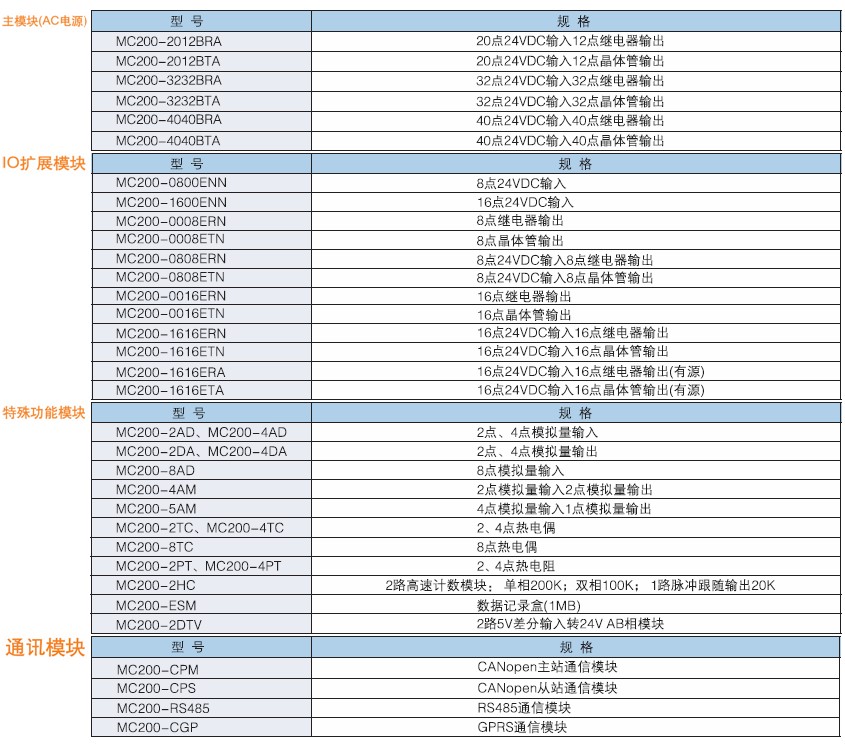

SSTab:型號及附件

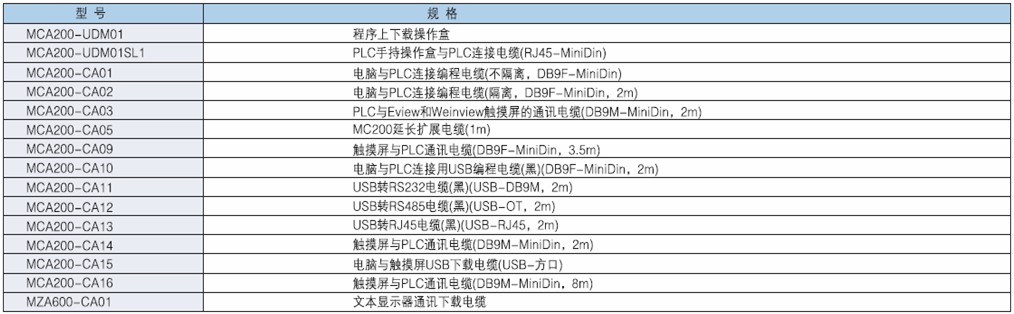

附件
點擊圖片查看大圖
