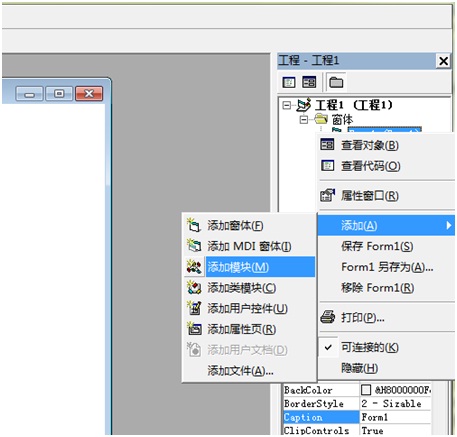

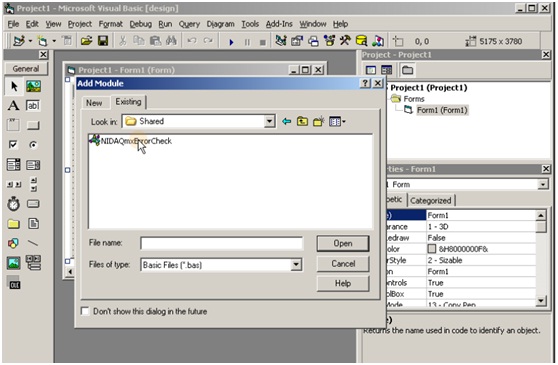

圖4 選擇NI DAQmxErrorCheck文件

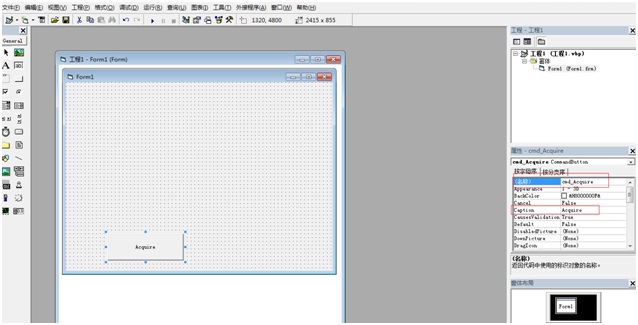

在界面上添加一個按鍵，名稱為“cmd_Acquire”，Caption為“Acquire”，如圖5所示。
圖5 添加按鍵

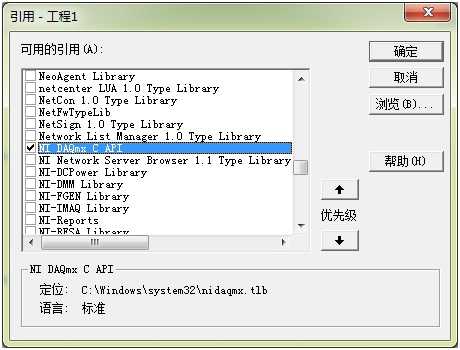

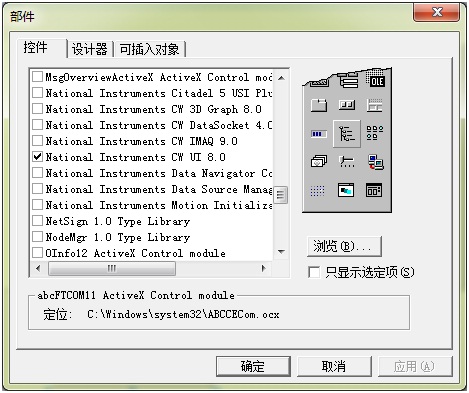

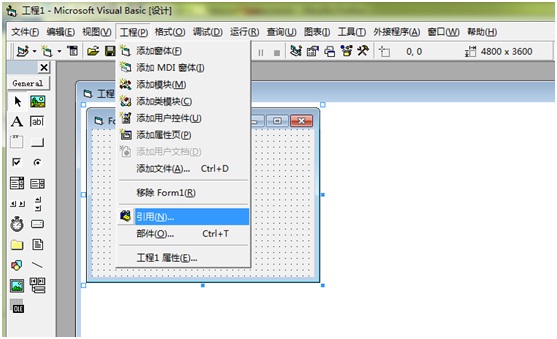

添加部件，為了可以使用支持NI板卡的界面模塊。如圖6所示，勾選“National Instuments CW UI 8.0”項。
圖6 添加“National Instuments CW UI 8.0”項

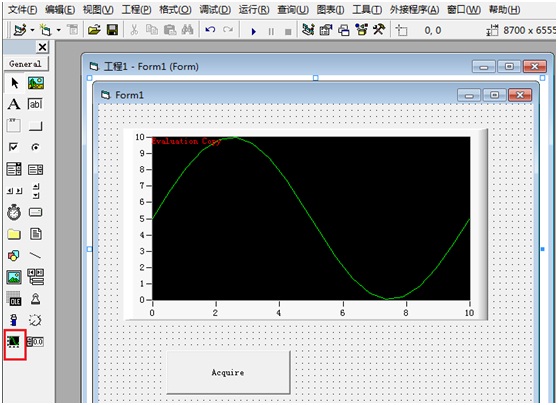

如圖7紅色框所示，拖放圖形控件到Visual Basic表格上。
圖7 將圖形控件拖放到Visual Basic表格上

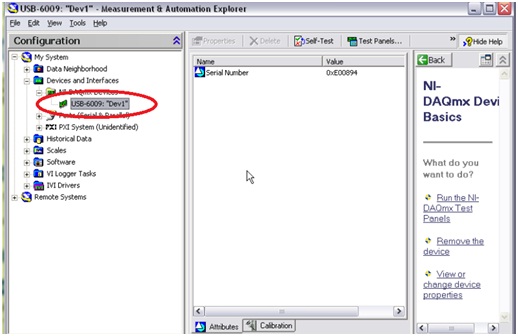

接下來，在MAX中進行板卡的參數配置，以NI USB-6009為例。插入U(xiǎn)SB-6009板卡，在MAX中識別出來，在板卡左邊會有綠色標識，圖8所示。
圖8 USB 6009板卡識別

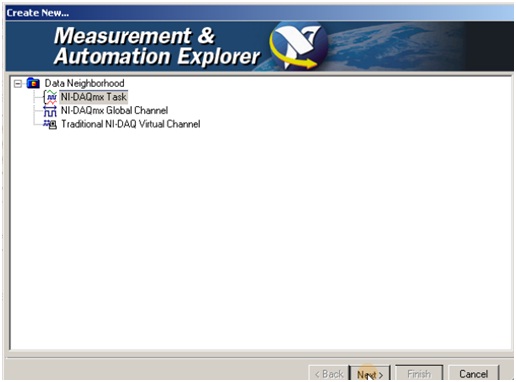

在MAX中建立采集任務，如圖9所示，在“Data Neighborhood（數據鄰居）”選項中選擇“NI-DAQmx Task（NI-DAQmx任務）”。
圖9 創建采集任務

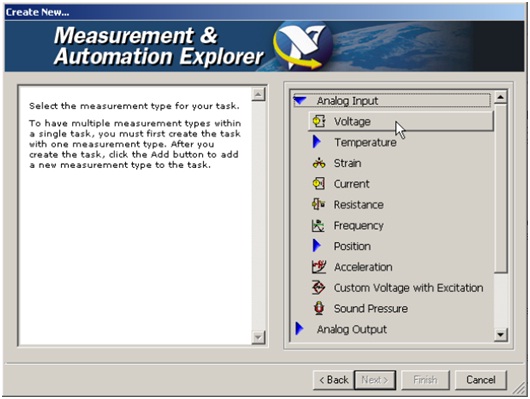

這里我們選擇采集電壓任務，你也可以配置采集溫度、加速度或其他任何測量任務，如圖10所示。
圖10 創建采集電壓任務

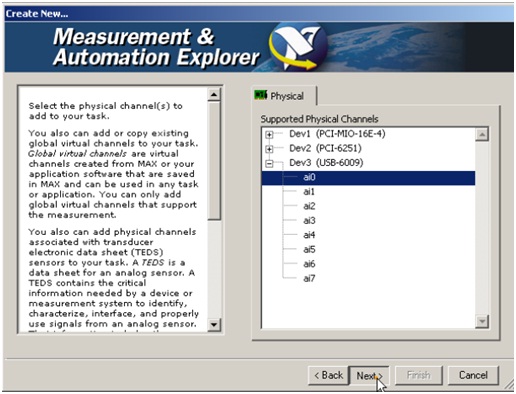

選擇要采集的通道，這里選擇“ai0”，如圖11所示。
圖11選擇需要采集物理通道

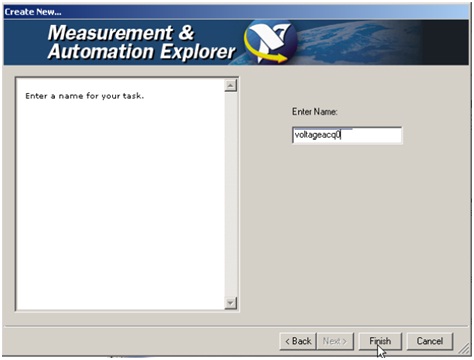

為采集任務創建任務名稱，如圖12所示，電壓采集任務名為“voltageacq0”。
圖12 創建采集任務名

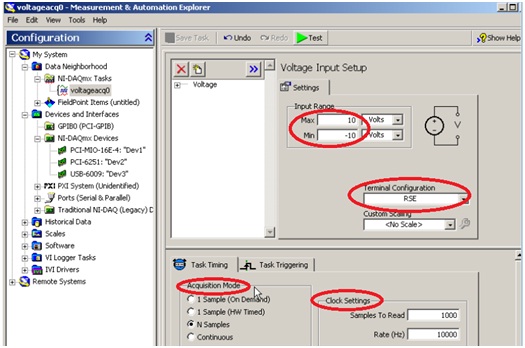

設置好采集Input Range（電壓范圍），Terminal Configuration（接線端配置）和Acquisition Mode（采集模式），如圖13所示。至此在MAX中創建采集任務完成。
圖13 設置好采集參數

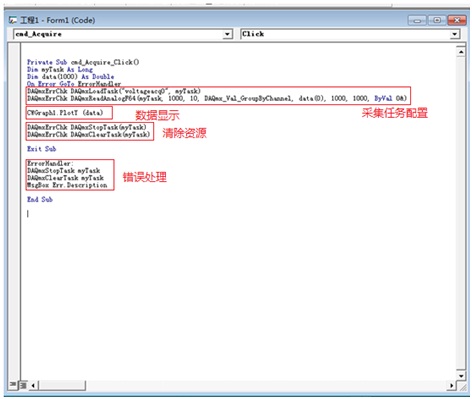

接著在VB的工程中進行控件的事件響應的函數編寫。如圖14所示，DAQmxErrChk DAQmxLoadTask函數作用將MAX中創建的采集任務加載進來，DAQmxErrChk DAQmxReadAnalogF64函數作用是從通道中讀取數據，PlotY函數繪制做采集數據至CWGraph1中。完成采集之后，需要通過調DAQmxStopTask和DAQmxClearTask函數清除資源。添加ErrorHandler代碼，這個代碼在任何DAQmx錯誤發生時執行。
圖14 編寫按鈕事件觸發函數

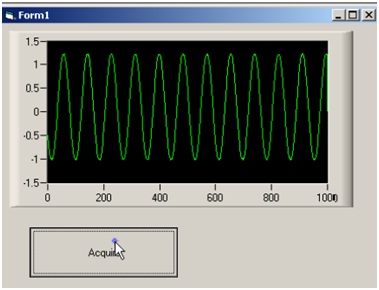

在NI USB 6009的ai0的通道上輸入正弦波，點擊“運行”按鈕開始采集任務，出現如圖15所示的有限數據采集的波形圖。
圖15 有限采集數據波形
至此在VB中調用NI DAQmx板卡的API支持函數實現數據采集任務的步驟就此講解結束。大家學習到這里肯定意猶未盡吧，不急，接下來我會跟大家一起來交流如何在VB環境下創建模擬輸入，模擬輸出，計數器，數字I/O的任務，請大家拭目以待！
附代碼（僅供參考）：
Private Sub cmd_Acquire_Click()
Dim myTask As Long
Dim data(1000) As Double
On Error GoTo ErrorHandler
DAQmxErrChk DAQmxLoadTask("voltageacq0", myTask)
DAQmxErrChk DAQmxReadAnalogF64(myTask, 1000, 10, DAQmx_Val_GroupByChannel, data(0), 1000, 1000, ByVal 0&)
CWGraph1.PlotY (data)
DAQmxErrChk DAQmxStopTask(myTask)
DAQmxErrChk DAQmxClearTask(myTask)
Exit Sub
ErrorHandler:
DAQmxStopTask myTask
DAQmxClearTask myTask
MsgBox Err.Description
End Sub
或者您也可以“下載”此程序包——NI DAQ數采卡在Visual Basic 6.0編程環境下使用范例1 。
