一 概述
煤炭被人們譽為黑色的金子，工業的食糧，是我國經濟可持續發展的重要能源保障，在中國能源供給結構中處于重要戰略地位。煤礦工業場地集中供熱系統在設計中需要響應我國現階段提出的節能減號召，因此在系統設計中要充分考慮其可行性。
煤礦鍋爐房主要為煤礦職工洗浴和食堂、冬季取暖等需熱部門供熱應用。一般采用燃煤鍋爐，鍋爐房監控分爐子自身的送煤、引風、爐膛溫度、水或汽包溫度、水位、煙氣監控以及各類控制設備運行狀態監控等。
二 系統架構
井上鍋爐房數據均通過數據采集模塊采集到鍋爐房控制設備，并且匯總到煤礦鍋爐房監控子系統軟件平臺，同時通過井上工業以太環網交換機，將數據接入力控煤礦綜合自動化系統平臺。
該監控系統采用全網集中監控，鍋爐房子監控平臺選用力控科技的ForceControl系列組態軟件。力控ForceControl系列監控組態軟件是力控科技根據當前的自動化技術的發展趨勢，結合了當前先進的IT技術，總結了多年的開發、實踐經驗和大量的用戶需求而設計開發的自動化軟件產品。該產品支持32位的WIN7和sever2008操作系統，是企業信息化的有力生產監控數據處理平臺。
三 系統功能

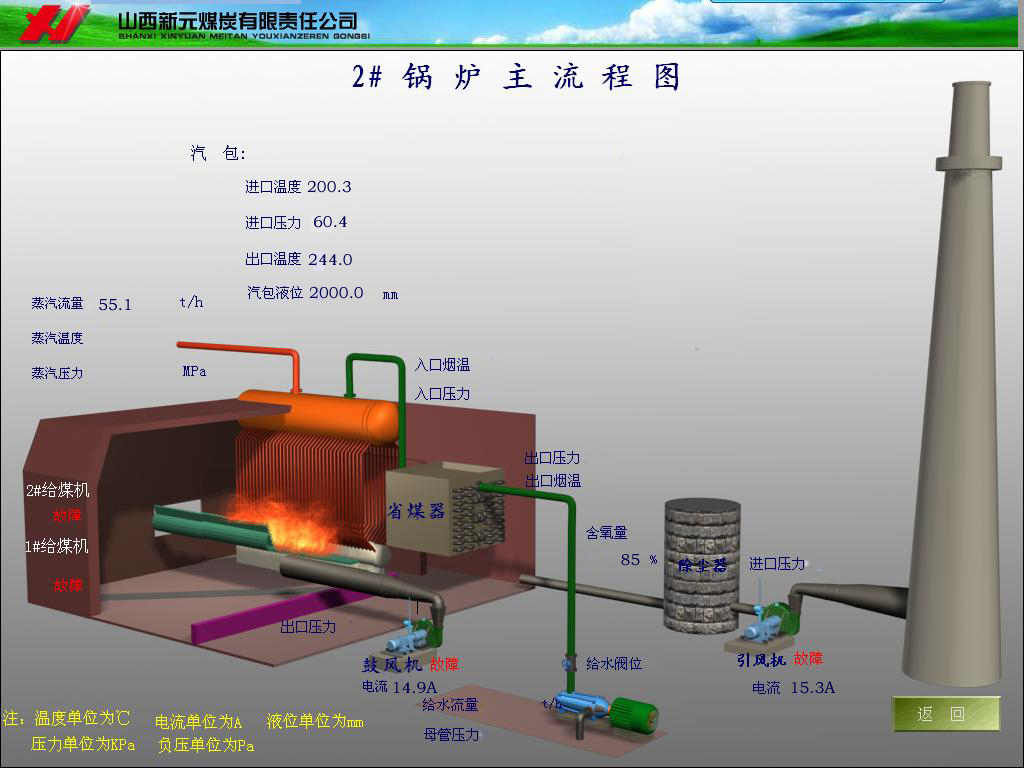

力控鍋爐房子系統可實時記錄各種工藝參數，如:溫度、壓力、流量、電壓、電流等，和供熱數據查詢，為供熱分析計算提供了很好的依據。 可形象逼真的實時模擬現場動畫顯示、異常報警、遠程控制、歷史數據查詢、歷史曲線、打印、地理信息等強大的功能。
系統具有自動運行、手動控制、應急操作、調試運行等運行方式。所有模擬量參數能夠生成實時歷史趨勢圖，開關量參數能夠記錄動作時間，所有數據、報表均能進行查詢打印。系統提供程序及數據安全管理功能，不同的用戶可設置不同的權限，防止未授權用戶修改監控系統參數。
同時在調度中心力控煤礦綜合自動化平臺可遠程監控各個鍋爐房的所有運行數據，調度中心工作人員可根據現場情況，對設備進行遠程控制。調度員能夠通過調度室監控主機對鍋爐房設備進行監控。監測功能包括蒸汽及熱水溫度、瞬時和累計流量、壓力等重要熱工參數、設備的運行狀態、工作參數、故障與報警等。控制功能包括對水泵、變頻器、電動閘閥等工藝設備的控制。
系統具備良好的可擴展性，為以后新增的鍋爐房留有接口。當有新建鍋爐房時只需自動在軟件中添加點和參數就可以了，避免了二次投資的浪費。力控軟件內嵌分布式實時數據庫，數據庫具備良好的開放性和互連功能，可以與MES、SIS、PIMS等信息化系統進行基于XML 、OPC、ODBC、OLE DB等接口方式進行互連，保證生產數據實時地傳送到以上系統內。
四．結語
本系統實現了對煤礦井上鍋爐房的集中監視與控制，結合當代先進的力控監控組態軟件平臺，使得煤業集團大量節省了系統維護成本，提高了企業的經濟效益。
|
