基本介紹
在橡塑設備中橡塑擠出機和硫化生產線的主要工作流程是：
1、擠出機擠出成型橡膠品；
2、橡膠品進入硫化生產線與硫化劑發生化學反應；
3、經過“誘導——預流——正硫化——過硫”的過程，使橡膠品具備高強度、高彈性、高耐磨、抗腐蝕等優良。
客戶原先的設備采用RS485通訊的方式，可以滿足基本需求，但若生產線過長的話，就會有通訊速度慢、變頻器無法通過通訊同步啟動、易受干擾且編程復雜的缺點。
設備介紹

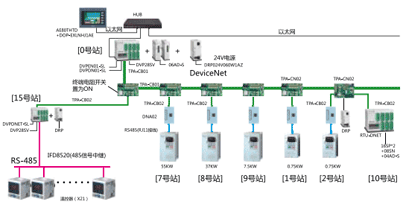

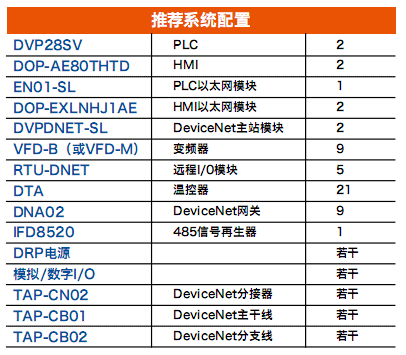

根據我們的方案，實際應用中整條生產線長70米左右，前后各有一個HMI通過以太網對流水線上的主控PLC進行控制。主控PLC通過DeviceNet總線對流水線上的9臺變頻器、5組遠程I/O模塊、1臺從站PLC進行高速通訊控制。從站PLC通過MODBUS通訊對21臺溫控器進行監控。所有設備的參數信息均可以通過兩個HMI進行控制或監控。
應用規劃及效果
采用總線結構配置的方案，具有如下優勢：
1.2臺HMI通過以太網與主站PLC通訊，輕松實現遠距離“多屏一機”功能。
2.直觀而簡潔；在DeviceNet總線上，主站模塊可根據自身配置自動讀寫從站數據（最大支持輸入380Byte、輸出380Byte），大量減少主站PLC控制程序，并實時偵測從站狀態，若從站異常，可自動顯示錯誤信息。
3.通訊速度大大加快，可及時傳達主機送給各變頻器和遠程IO的控制命令和頻率數據；并實時監控所有從站設備的參數和狀態。通訊數據量龐大而絲毫不影響通訊效率。
4.抗干擾能力強；總線采用DeviceNet標準線纜，有效濾除大功率變頻器等設備產生的濾波雜訊。
基本介紹
溫控部分一直是螺桿擠出機產品的核心部分；由于擠出塑料的過程中，由螺桿與塑料物料之間的相互摩擦?xí)a(chǎn)生較大的熱量給溫度恒定帶來了困難。如何平衡熱量的補給與及時的散熱成為了螺桿擠出的永恒主題。目前智能PID溫控儀表以其低成本，易用性成為主要首選，但在PLC和人機大量出現在擠出機上后，溫度模塊與模塊化的溫度控制開始向傳統儀表的地位發起了挑戰。
設備介紹
一直以來臺達的DTA4896R0與DTA4896R1都是螺桿擠出機最為常用的溫控器，以其較高的性價比和穩定的表現，成為許多用戶的首選。隨著PLC,人機等產品不斷的被應用到塑料擠出機，控制智能化與集中控制理念已經開始被廣大客戶接受。儀表操作的參數操作，以及其參數的非中文顯示開始成為這一趨勢的阻礙。作為臺達溫控器的特色產品：模塊型的DTC、DTE都能提供標準的Modbus通訊協議，能很好的與各類PLC、人機進行通訊。并且都具有小巧，模塊化的特點。作為多路溫控產品，DTE10T單機可提供8路溫控通道。可很好的迎合擠出機需要多路溫控通道的特點。小巧的機身更能節約安裝空間。
應用規劃及效果

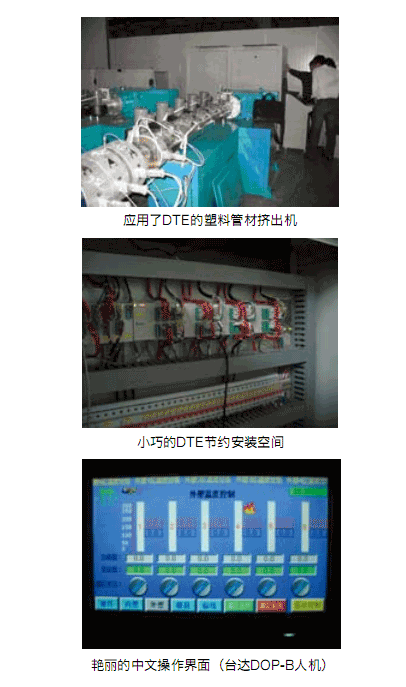

擁有雙PID控制,標準485通訊，小巧安裝體積等特點的DTE越來越受用戶的喜愛。在結構上迎合了客戶集中控制的需求。而在控溫方式上雙PID的方式更提升了控溫效果。DTE更繼承了臺達一貫的高性價比特點，每通道的單價與單臺儀表價格接近。相信模塊化的DTE一定可以在大量使用多路溫控的塑料機械市場上有一番作為。
基本介紹
熱流道技術由于其成品質量高，無廢料，自動化程度高，模具使用壽命高等特點，越來越多的被國內客戶所接受。熱流道各項技術中，溫度的控制是其核心關鍵技術之一。熱流道溫控點比較多，相互獨立，控溫要求又較高。臺達多路溫控器與人機產品結合能很好的實現多路集中控制，給熱流道溫度控制方式增添一種全新的方案。
設備介紹
熱流道是通過加熱的辦法來保證流道和澆口的塑料保持熔融狀態。由于在流道附近或中心設有加熱棒和加熱圈，從注塑機噴嘴出口到澆口的整個流道都處于高溫狀態，使流道中的塑料保持熔融，停機后一般不需要打開流道取出凝料，再開機時只需加熱流道到所需溫度即可。因此，熱流道工藝有時稱為熱集流管系統，或者稱為無流道模塑。熱流道系統一般由熱噴嘴、分流板、溫控和附件等幾部分組成。

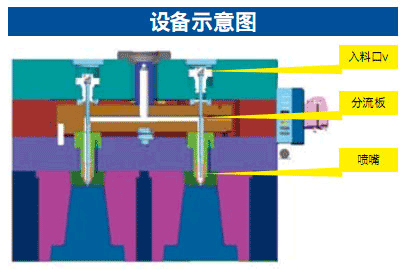

整個熱流道模具上，入料口，分流板，噴嘴部分都裝有加熱器用來加模具。以保證塑料在模具中成為流體。同時又配備傳感器，用來檢測溫度以便實現精確控溫。
應用規劃及效果
市場上常見的熱流道設備多采用溫控箱的方式控溫，每路都有一塊溫度控制卡來實現溫度控制，一旦控溫路數提高，或者采用國外進口產品，都會帶來較高的成本壓力。
由于此類溫控箱與一般的溫控器相比，在控制方式上基本一致——均采用PID調節方式進行控溫。只是在升溫時，需要有預熱除濕功能作為保護措施。

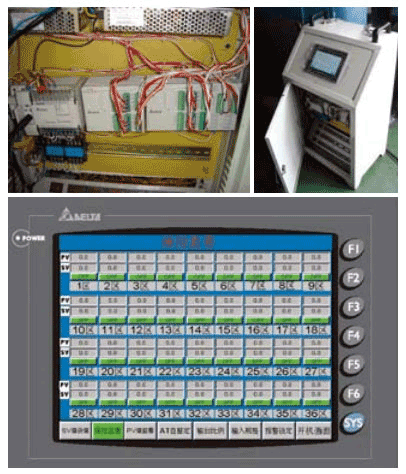

綜合考慮熱流道設備的工藝特點，我們推薦臺達最新的DTE系列溫控器，將多路溫控、體積小等特點應用于熱流道溫控，取得了良好的應用效果，而我們采用的DTE+HMI的形式，以其集中監控、操作簡便以及具有競爭力的成本控制，得到了諸多客戶的認可。
