基本介紹
臺達最新推出的高性能變頻器VFD-C2000系列采用磁場導向的向量控制，不但可做速度控制且可作為伺服位置控制，同時在位置控制可達到點對點定位、獨特的動態響應性能和快速加減特性，適合數控機床、加工中心、印刷、石油石化等高端應用。在此我們就C2000系列變頻器在軋鋼線上輥道控制的應用進行介紹。
設備介紹

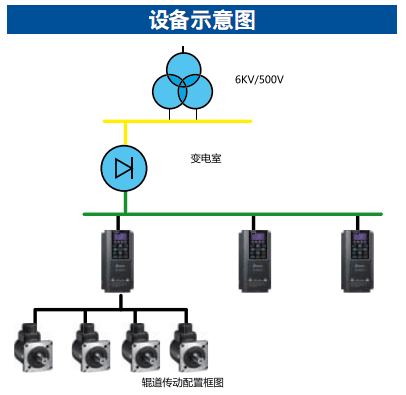

目前輥道傳動基本上是由一臺變頻器帶動多臺電機進行運行，每一臺電機直接驅動單輥。其變頻調速的難點在于：
1.同一組輥道由一臺變頻器帶動，在不考慮滑差的情況下，同一組輥道的速度一致，但是控制精度不高。
2.由于每一臺電機的性能不可能完全一致，加上工作輥磨損程度不同，將會導致同一組電機的負荷不一致，從而導致負荷輕的電機端電壓可能超過額定數值，造成電機的絕緣劣化，特別會造成交流電機的磁路飽和。
3.輥道電機一般離調速裝置的距離比較遠，電纜很長，而現場環境比較惡劣，高溫、潮濕、，導致電纜及電機的絕緣下降。另外，變頻器輸出電壓是PWM波形，當電纜兩端阻抗不匹配時，會產生行波反射，在電機端電壓峰值也會造成電機及電纜絕緣劣化。
應用規劃及效果
在實際應用中，C2000的性能優勢明顯，成為多個行業中變頻調速應用的理想選擇：
●優異的速度/轉矩/位置控制模式、雙額定設計 (ND一般負載/HD重負載)
●優異的四象限轉矩控制及轉矩限制
●感應電機與同步電機控制雙機一體
●內建臺達PLC功能、安全停車機能、煞車制動單元
●驅動系統網絡化
●同步定位控制功能
●長壽命設計與重要零件之壽命偵測
●增強的環境耐受性與保護
●全球安規相容于CE/UL/CUL
●模塊化設計易于維護與擴充
●高速通訊接口且內建 CANopen 及 MODBUS 并可選購
●PROFIBUS-DP 、 DeviceNet 、 MODBUS TCP、 EtherNet/
IP Cards
